安諾尼V6實時頻譜儀1MHz-6GHz寬頻掃描介紹
當前版本的安諾尼SPECTRAN V6*實時頻譜儀，工作頻率為10MHz-6GHz，如果客戶需要進行10MHz以下的測試，我們可以提供2個配置Mission（見附件），使用該配置Mission進行小于10MHz的測量，我們不保證測量準確度，因為小于10MHz的測量肯定會有衰減。
注*：截止至2022-2-15，SPECTRAN V6實時頻譜儀產品線所屬的V6-RSA250X，V6-RSA500X，V6-RSA2000X，XFR系列，MIL系列，Command Center系列，outdoor系列，僅支持10MHz-6GHz的頻率范圍。
以下是安諾尼SPECTRAN V6實時頻譜儀在1MHz-6GHz的測試分享：
1、默認校準僅在 10MHz 以下有效，因此用戶可能會在 10MHz 以下得到錯誤的功率讀數，如果需要修正這個問題，可選擇我們提供的低至 1MHz 的校準選件。
2、SPECTRAN V6的整體噪聲會隨著頻率的降低而抬高。
3、所以當前版本SPECTRAN V6實時頻譜儀，在超出工作頻率范圍的測試，功能具備，結果準確度我們不保障。

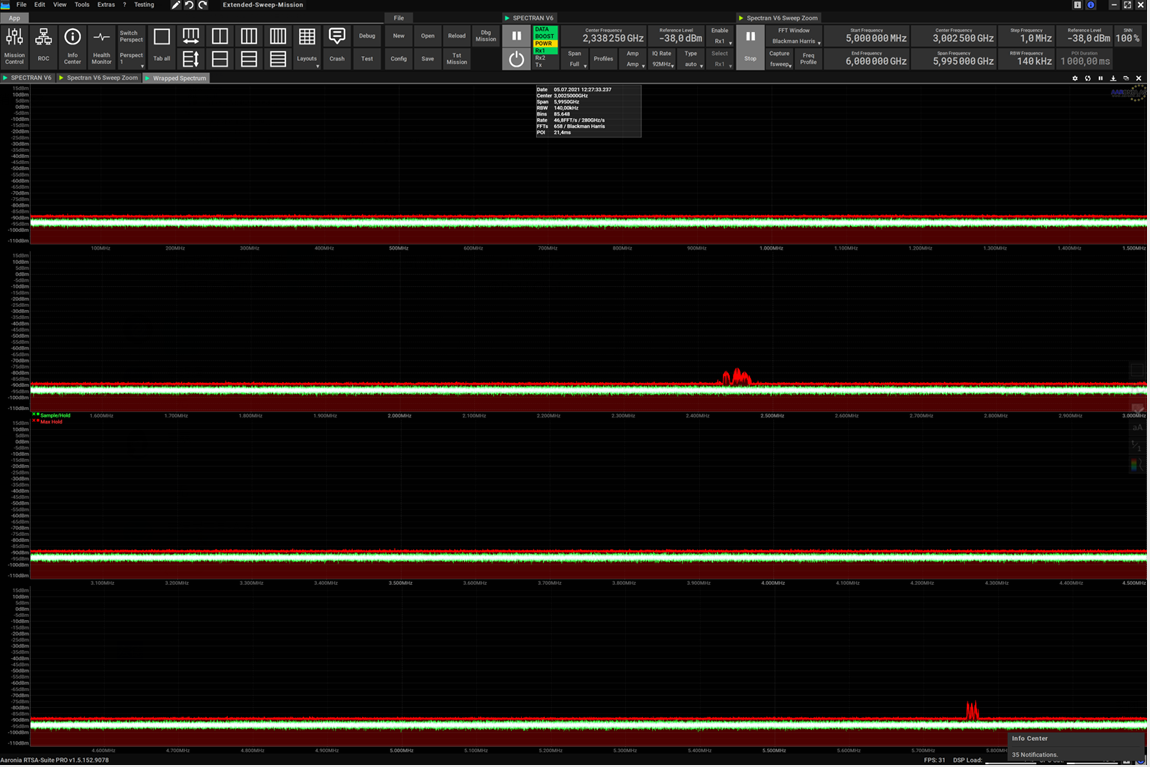

圖1. 使用5MHz-6GHz配置Mission之后的界面展示（寬頻掃描模式）

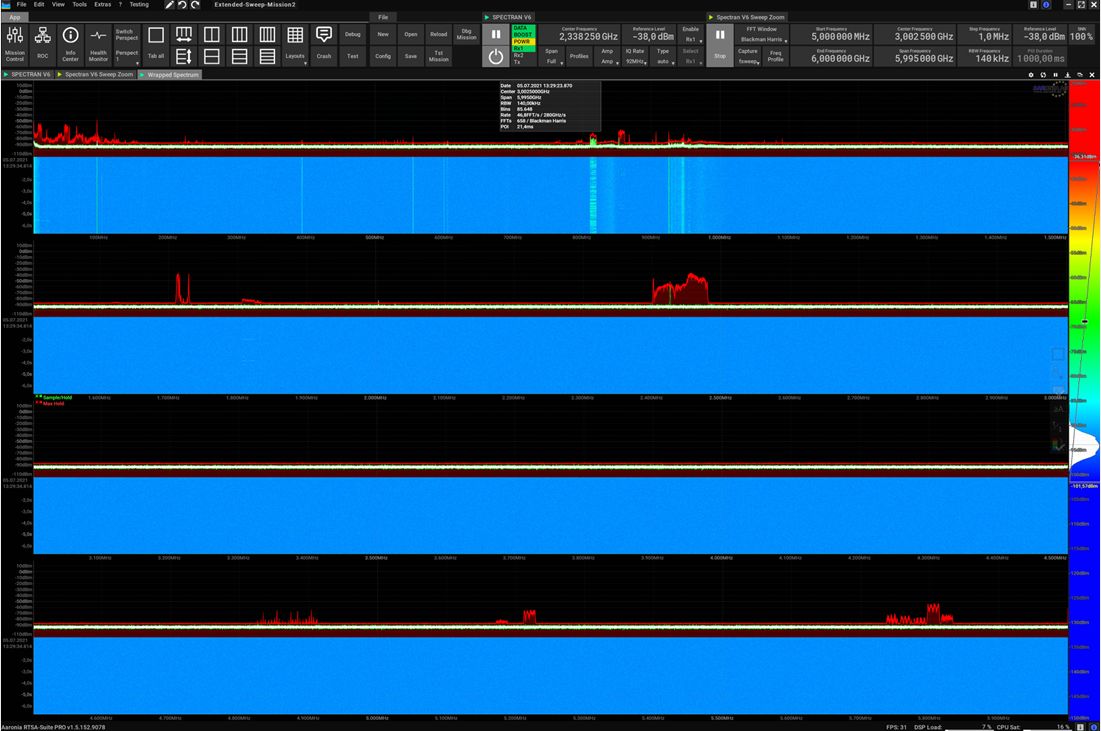

圖2. 使用5MHz-6GHz配置Mission之后的界面展示（瀑布圖模式）

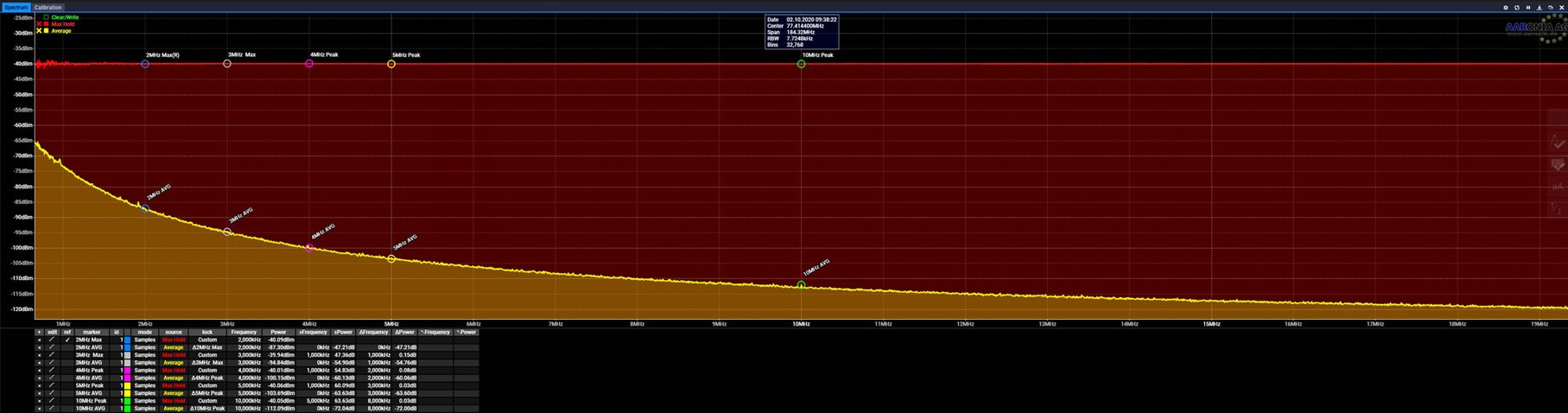

圖3、安諾尼V6實時頻譜儀1MHz-6GHz寬頻測量結果截圖（低頻無校準）

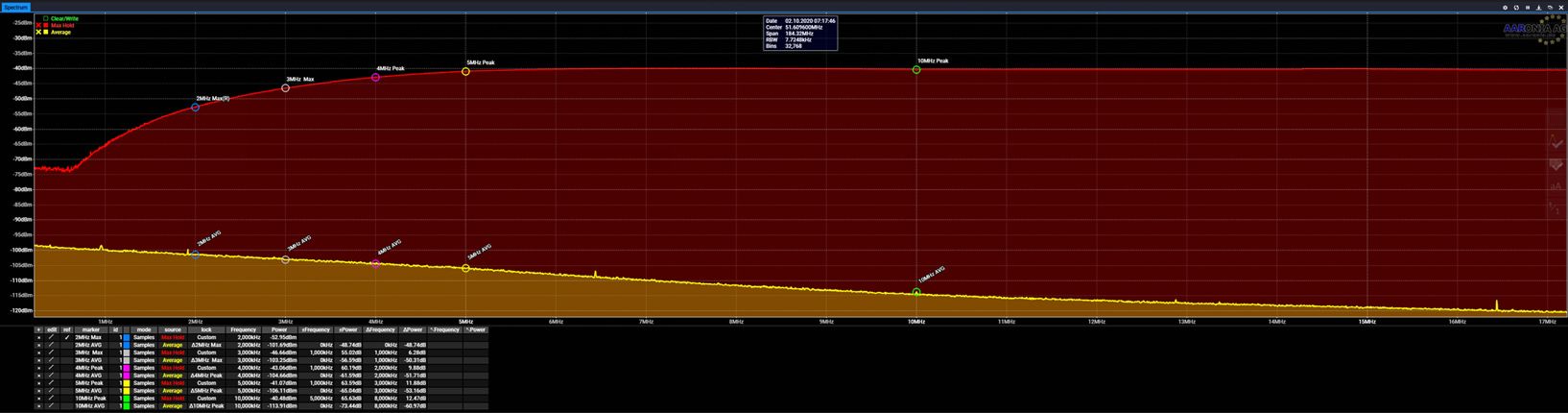

圖4、安諾尼V6實時頻譜儀1MHz-6GHz寬頻測量結果截圖（低頻經過校準）
圖3直觀地反映了SPECTRAN V6 V6在1MHz-6GHz頻段的測試結果。我們在測試的時候使用認證級別信號發生器對V6輸入1MHz-6GHz、-40dBm的寬頻信號，查看圖3的紅色 MaxHold 跡線可以清晰地看到V6在6MHz 附近是相當準確的，然后開始下降，因為它沒有在10MHz以下進行校準。
黃色的 AVG 跡線顯示了本底噪聲，它隨著頻率的降低而上升。1MHz、2MHz、3MHz、4MHz、5MHz和10MHz的示例標記也顯示了這一點。
圖4經過1MHz-10MHz的校準選件校準，相對而言測試結果要理想些。
如果僅僅使用來記錄IQ流，理論上可以使用V6 實時頻譜儀來捕獲高達9 KHz的IQ流，但是性能同樣衰減很多。
附件是頻率擴展配置Mission（5MHz-6GHz）：
Extended-Sweep-Mission.zip （點擊下載）
Extended-Sweep-Mission2.zip （點擊下載）
